暖氣片 > 暖氣片產品 > 鋼制暖氣片

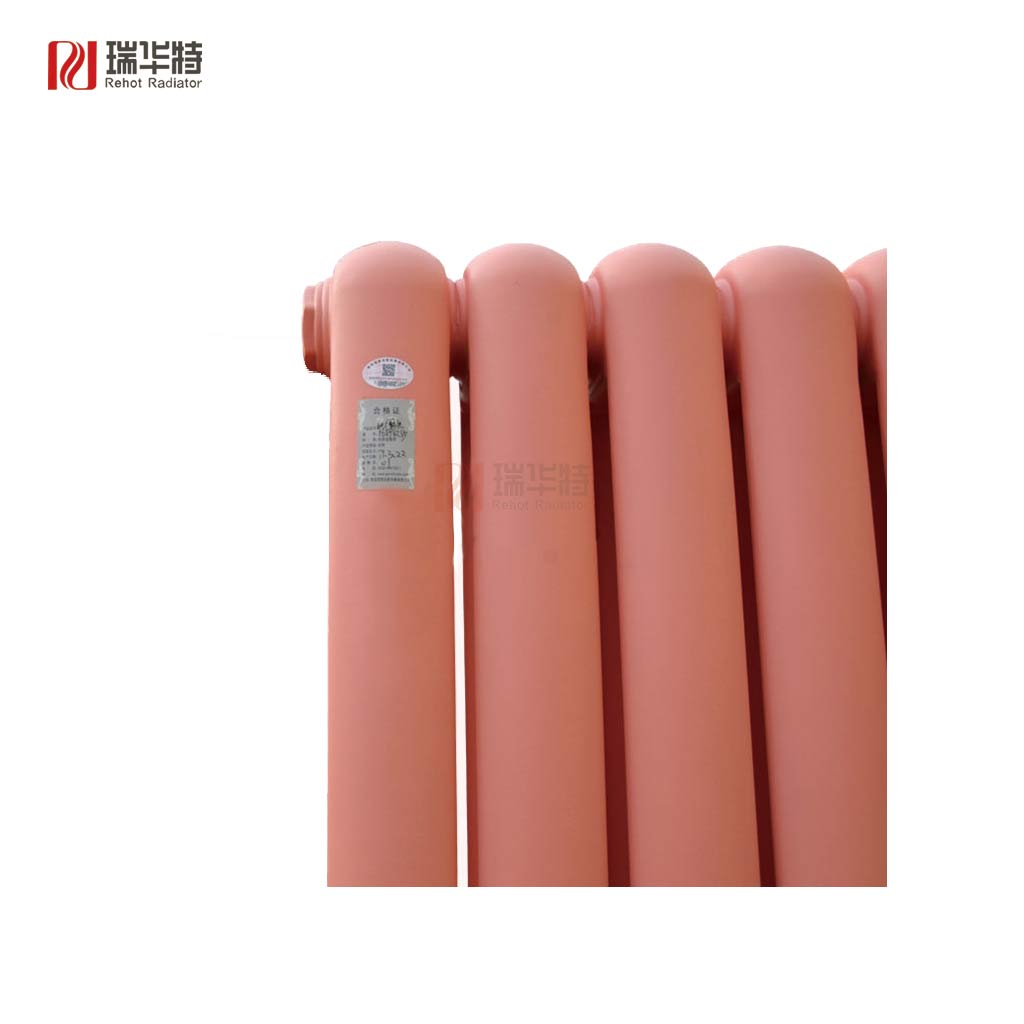

60x30x1800茶色磨砂鋼制暖氣片

作者：瑞華特來源：www.ruizhaoxue.com 發布時間：2021-03-24 瀏覽量：

60x30x1800鋼制彩色暖氣片_粉色磨砂暖氣片

品牌：瑞華特暖氣片/散熱器

材質：優質低碳鋼（進口原材料）

工藝：

使用氬弧焊接設備及技術，焊接強度高，承壓能力強；

獨特的表面拋丸及酸洗磷化處理；

超細納米防腐涂料，真空灌裝防腐涂層均勻無限防腐；

進口抗紫外線全聚酯塑粉，全自動靜電噴塑附著力更強，表面光潔亮麗；

經數次100%氣密性壓力檢測，承壓能力強，試驗壓力為1.5Mpa。

個性特點：

源自歐洲簡約的二柱式外形設計，美觀而經典；

散熱性能穩定，適用于各種采暖、水質和系統。

鋼制SHT60*30在不同溫差下的散熱量表
溫差Temperature difference 中心距Distance between axes(mm) 單位unit：w/片 ribs
△t℃	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
35	35.26	43.75	53.86	58.25	68.35	75.08	83.73	91.35	101.35	111.99	119.62	129.13	138.65	143.68	151.51	162.29	170.72	179.41
40	41.84	51.92	62.98	69.16	81.17	89.17	99.44	108.52	120.40	133.11	142.20	153.51	164.85	170.88	180.18	193.14	203.17	213.5
45	48.66	60.39	72.83	80.47	94.47	103.78	115.73	126.33	140.16	155.03	165.63	178.80	192.04	199.10	209.95	225.17	236.87	248.92
50	55.69	69.13	84.56	92.15	120.91	118.86	132.55	144.72	160.56	177.67	189.84	204.94	220.13	228.28	240.71	258.31	271.72	285.55
55	62.92	78.13	95.12	104.16	122.34	134.39	149.86	163.65	181.57	200.99	214.78	231.86	249.08	258.34	272.41	292.47	307.65	323.3
60	70.34	87.35	103.87	116.49	136.84	150.32	167.63	183.09	203.14	224.95	240.40	259.52	278.81	289.23	304.98	327.58	344.59	362.12
64.5	77.16	95.85	115.35	127.85	150.20	165.00	184.00	201.00	223.00	247.01	264.00	285.00	306.20	317.70	335.00	359.00	378.64	397.9
70	85.69	106.46	127.54	142.03	166.90	183.34	204.45	223.37	247.83	274.61	293.51	316.86	340.46	353.30	372.54	400.45	421.24	442.67
Q=a（△T）n
△t℃	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
a	0.371	0.457	0.55	0.602	0.7014	0.77049	0.85922	0.9308	1.03269	1.125	1.19735	1.2926	1.383	1.423	1.5005	1.579	1.661	1.7455
n	1.281	1.283	1.283	1.286	1.288	1.288	1.288	1.29	1.29	1.294	1.295	1.295	1.296	1.298	1.298	1.303	1.303	1.303
鋼制SHT60*30技術參數
中心距H（mm）	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
高度H1（mm）	370	470	570	670	770	870	970	1070	1170	1270	1370	1470	1570	1670	1770	1870	1970	2070
散熱量（W/片）	77.16	95.85	116.56	127.85	150.21	165.00	184.00	201.00	223.00	247.01	264.00	285.00	306.20	317.70	335.00	359.95	378.65	397.9
水容量（L/片）	0.89	1.13	1.37	1.61	1.86	2.1	2.34	2.58	2.82	3.06	3.3	3.54	3.79	4.03	4.27	4.51	4.75	4.99
散熱表面積（M²/片）	0.105	0.136	0.165	0.194	0.223	0.252	0.281	0.31	0.339	0.368	0.397	0.426	0.455	0.484	0.513	0.542	0.571	0.6
重量	1.2	1.53	1.85	2.35	2.5	2.83	3.16	3.48	3.81	4.137	4.464	4.791	5.118	5.445	5.772	6.099	6.426	6.753
厚度	90
工作壓力（MPa）	1
試驗壓力（MPa）	1.5
接口尺寸	標準6分口、4分口、1寸口
水平下進下出接口中心距尺寸		以組合長度為準
產品組合長度表
片數	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
組合長度	227	296	365	434	503	572	641	710	779	848	917	984	1055	1124	1193	1262	1331	1400
注：組合長度為產品凈組合長度，每片間隙9MM。
